Bubnový motor - Poháněcí válec > PV320

94 500,00 Kč BEZ DPH

85 000,00 Kč BEZ DPH

Délka pláště B
Rychlost PV320
Vývod
Průměr pláště D
- 320 mm
Výkon motoru
Stupeň krytí
- IP65
Smysl otáčení
- libovolný
Elektrické připojení
- 3×400/230 V, Y/Δ
Pracovní poloha
- Vodorovná -10° až +10°
Tepelná ochrana
- Termospínač nastaven na 135 - 145°C
Rozsah teplot prostředí
- -10 až +40°C

Tato kombinace neexistuje.

Přidat do košíku Koupit nyní

16,1 ot/min F=8141 N Mk=1303 Nm

Dokumenty

Katalogový list PV320.pdf

Termín dodání: 2-4 týdny
Doprava: 2-3 pracovní dny

Poháněcí válce

Jsou synonymem pro bubnové motory nebo hnací válce.

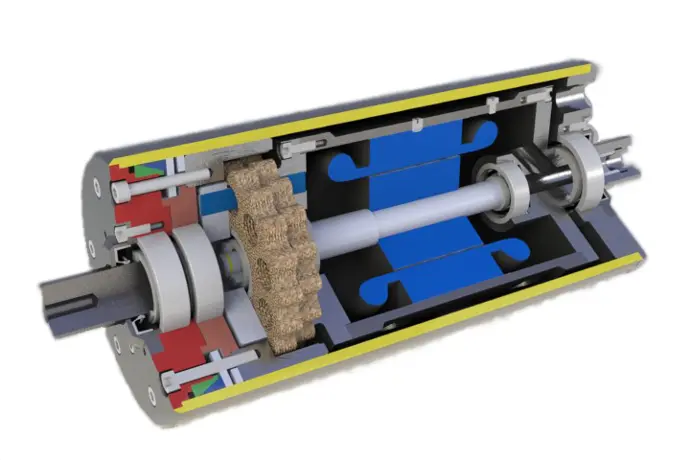

Poháněcí válce typu PV jsou řešeny jako kompaktní hnací jednotky určené k pohonu zejména pásových dopravníků. Pro svoji funkci nevyžadují žádné přídavné dílce. Konstrukčně jsou tvořeny ocelovým válcem se zabudovaným vestavným asynchronním motorem a speciální cykloidní převodovkou. Kroutící moment je z motoru na pás převáděn s vysokou účinností.

Uchycení jednotky v nosné konstrukci dopravníku je provedeno pomocí nosných čepů v ose válce. Povrchová úprava ve standartním provedení je zinek-chromát nebo odolný nátěr v závislosti na rozměrech válce.

Vývod motoru do svorkovnice je proveden dutou hřídelí. Funkční části motoru i převodovky jsou chráněny uvnitř pláště proti vnějším vlivům prostředí. Válec je plněn olejovou náplní, která kromě mazání zabezpečuje odvod tepla z funkčních částí motoru.

Poháněcí válce jsou konstruovány pro nepřetržitý i přerušovaný provoz při jmenovitém zatížení.

Bubnový motor PV320

Poháněcí válec jehož průměr pláště D je 320 mm. Délka pláště B je volitelná v rozmezí 540-1100 mm. Obvodová rychlost v závislosti na převodovém poměru je v=0,27 m/s až 1,40 m/s. Výkon motoru je 2200 W, 3000 W, 4000 W, 5500 W nebo 7500 W(4 pól nebo 6 pól) a vývod je umožněn pomocí svorkovnice či kabelu. V tabulce níže můžete vidět veškeré důležité parametry, na eshopu si může navolit konkrétní produkt o který máte zájem. V případě nejasností nás kontaktujte.

Volitelné hodnoty

Katalogový list

Zde můžete stáhnout Katalogový list PV320.pdf

Alternativní produkty

Specifikace

Technické a provozní parametry
Stupeň krytí	IP65
Elektrické připojení	3×400/230 V, Y/Δ
Pracovní poloha	Vodorovná -10° až +10°
Tepelná ochrana	Termospínač nastaven na 135 - 145°C
Rozsah teplot prostředí	-10 až +40°C

Ostatní
Délka pláště B	540 - 699 mm, 700 - 899 mm, 900 - 1100 mm
Rychlost PV320	[ v=0,27 m/s ; i=62 ; 6 pól ], [ v=0,28 m/s ; i=60 ; 6 pól ], [ v=0,29 m/s ; i=58 ; 6 pól ], [ v=0,31 m/s ; i=54 ; 6 pól ], [ v=0,41 m/s ; i=62 ; 4 pól ], [ v=0,42 m/s ; i=60 ; 4 pól ], [ v=0,43 m/s ; i=58 ; 4 pól ], [ v=0,47 m/s ; i=54 ; 4 pól ], [ v=0,63 m/s ; i=40 ; 4 pól ], [ v=1,26 m/s ; i=20 ; 4 pól ], [ v=1,40 m/s ; i=18 ; 4 pól ], [ v=0,35 m/s ; i=48 ; 6 pól ], [ v=0,42 m/s ; i=40 ; 6 pól ], [ v=0,47 m/s ; i=36 ; 6 pól ], [ v=0,52 m/s ; i=48 ; 4 pól ], [ v=0,63 m/s ; i=40 ; 4 pól ], [ v=0,70 m/s ; i=36 ; 4 pól ], [ v=0,84 m/s ; i=30 ; 4 pól ], [ v=0,97 m/s ; i=26 ; 4 pól ], [ v=1,05 m/s ; i=24 ; 4 pól ], [ v=1,14 m/s ; i=22 ; 4 pól ], [ v=1,26 m/s ; i=20 ; 4 pól ], [ v=1,40 m/s ; i=18 ; 4 pól ]
Vývod	Svorkovnice, kabel
Výkon motoru	2 200 W, 3 000 W, 4 000 W, 5 500 W, 7 500 W
Průměr pláště D	320 mm
Smysl otáčení	libovolný
