Bubnový motor - Poháněcí válec > PV120

Kompaktní hnací jednotka určená k pohonu zejména pásových dopravníků.

28,900.00 Kč BEZ DPH

26,650.00 Kč BEZ DPH

Délka pláště B
Rychlost PV120
Vývod
Průměr pláště D
- 120 mm
Výkon motoru
Stupeň krytí
- IP65
Smysl otáčení
- libovolný
Elektrické připojení
- 3×400/230 V, Y/Δ
Pracovní poloha
- Vodorovná -10° až +10°
Tepelná ochrana
- Termospínač nastaven na 135 - 145°C
Rozsah teplot prostředí
- -10 až +40°C

Tato kombinace neexistuje.

Přidat do košíku Buy now

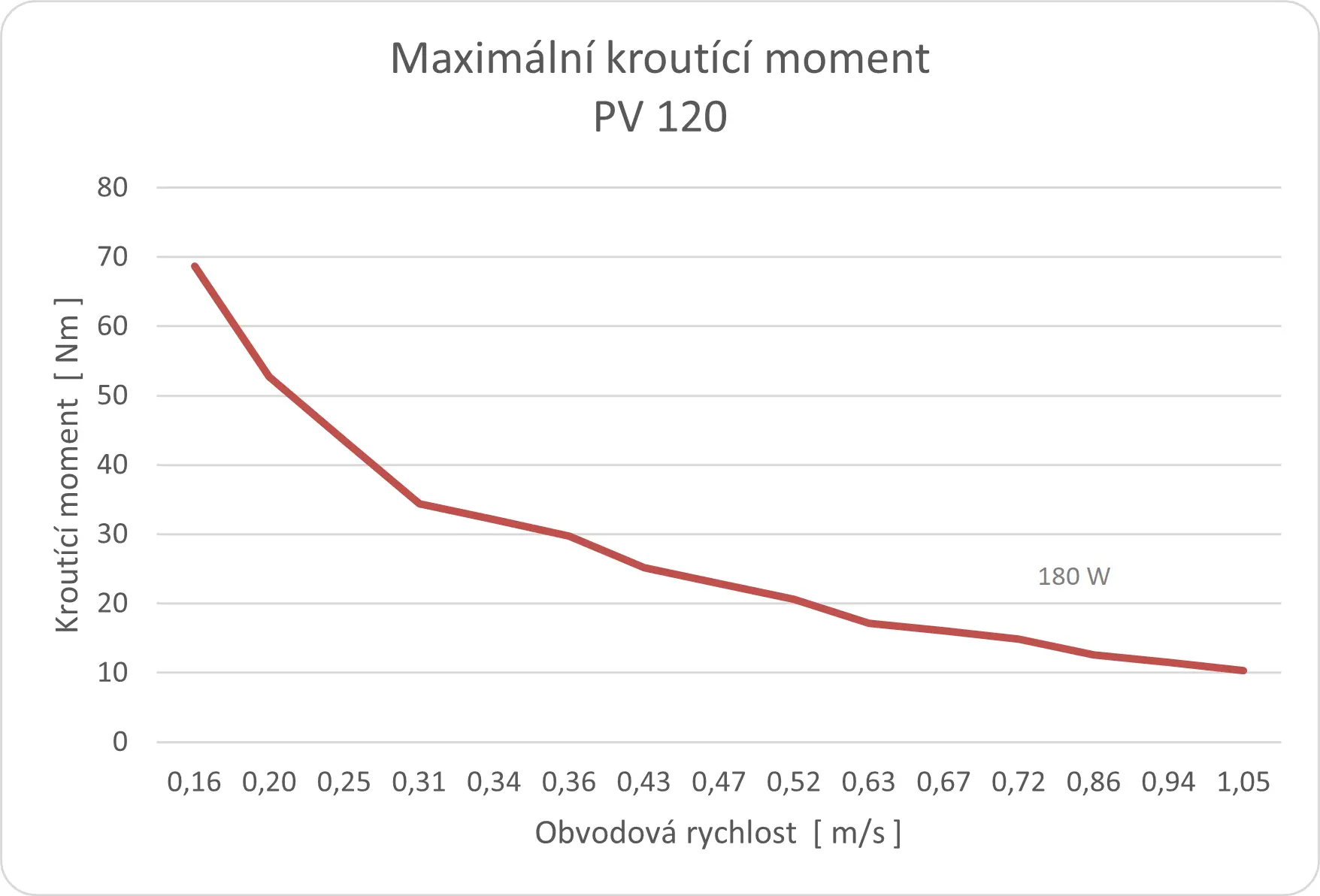

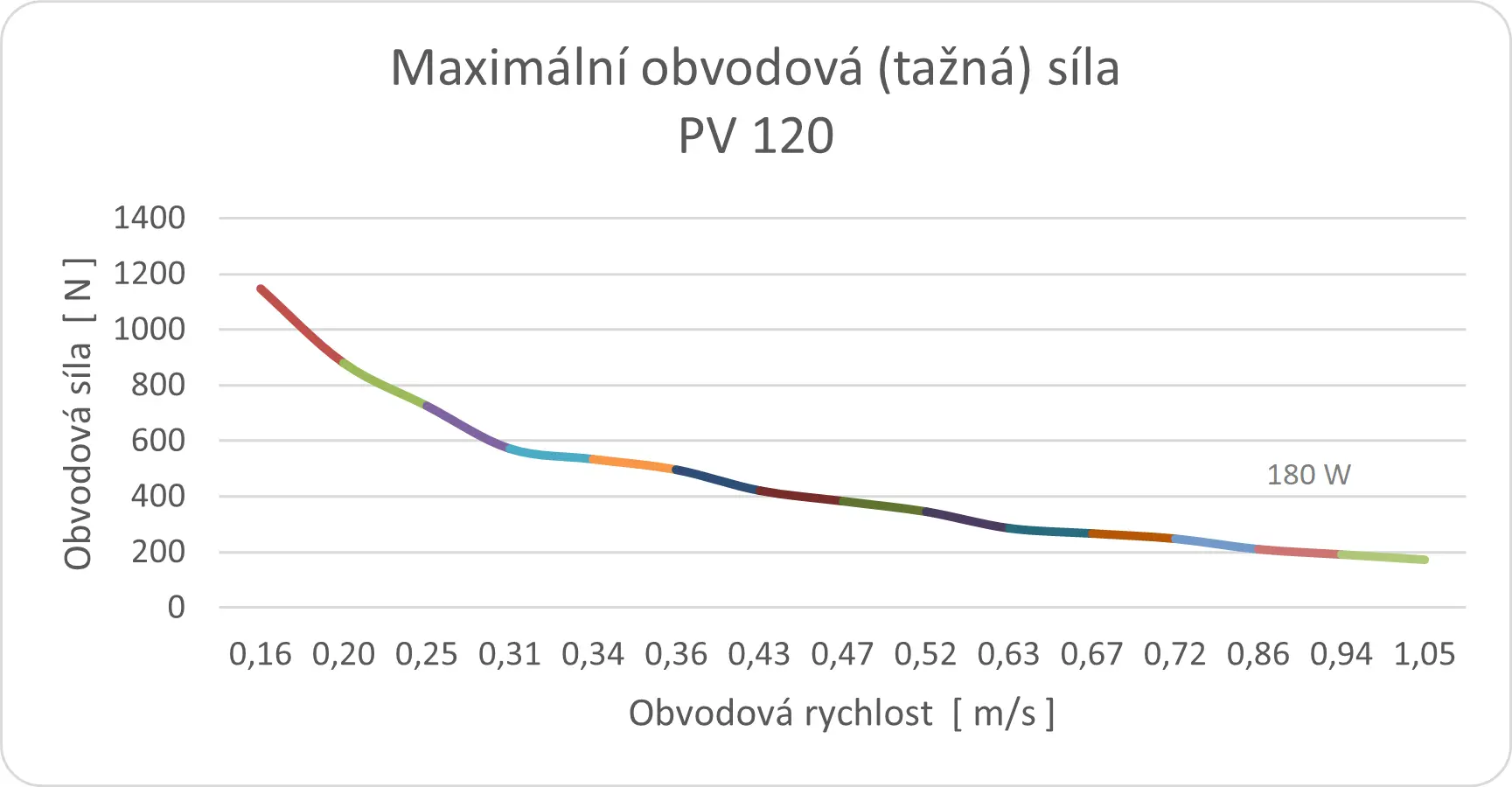

25,0 ot/min Mk=69 Nm F=1146 N

Dokumenty

Katalogový list PV120.pdf

Termín dodání: 2-4 týdny
Doprava: 2-3 pracovní dny

Poháněcí válce

Jsou synonymem pro bubnové motory nebo hnací válce.

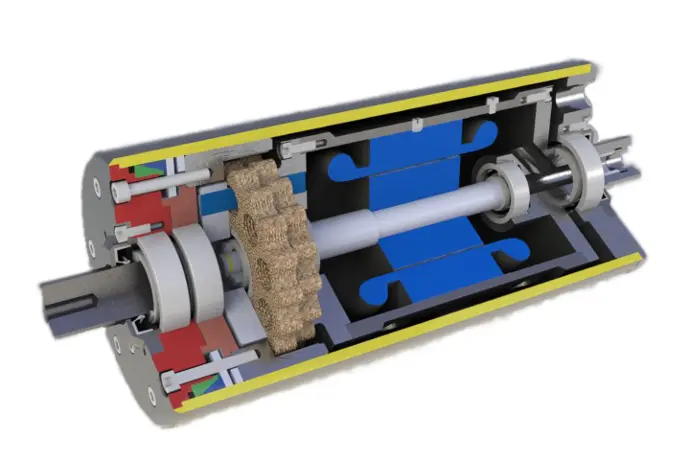

Poháněcí válce typu PV jsou řešeny jako kompaktní hnací jednotky určené k pohonu zejména pásových dopravníků. Pro svoji funkci nevyžadují žádné přídavné dílce. Konstrukčně jsou tvořeny ocelovým válcem se zabudovaným vestavným asynchronním motorem a speciální cykloidní převodovkou. Kroutící moment je z motoru na pás převáděn s vysokou účinností.

Uchycení jednotky v nosné konstrukci dopravníku je provedeno pomocí nosných čepů v ose válce. Povrchová úprava ve standartním provedení je zinek-chromát nebo odolný nátěr v závislosti na rozměrech válce.

Vývod motoru do svorkovnice je proveden dutou hřídelí. Funkční části motoru i převodovky jsou chráněny uvnitř pláště proti vnějším vlivům prostředí. Válec je plněn olejovou náplní, která kromě mazání zabezpečuje odvod tepla z funkčních částí motoru.

Poháněcí válce jsou konstruovány pro nepřetržitý i přerušovaný provoz při jmenovitém zatížení.

Bubnový motor PV120

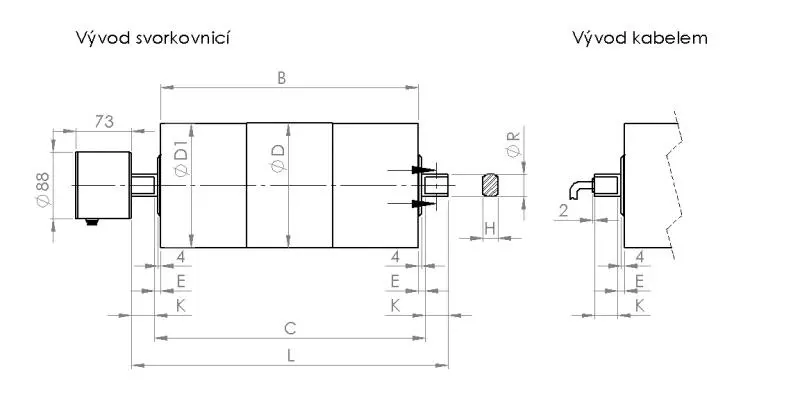

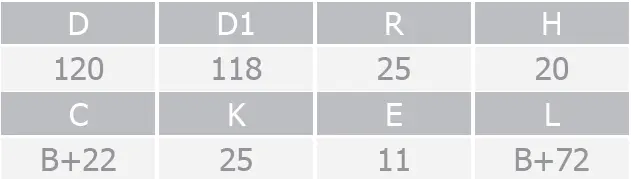

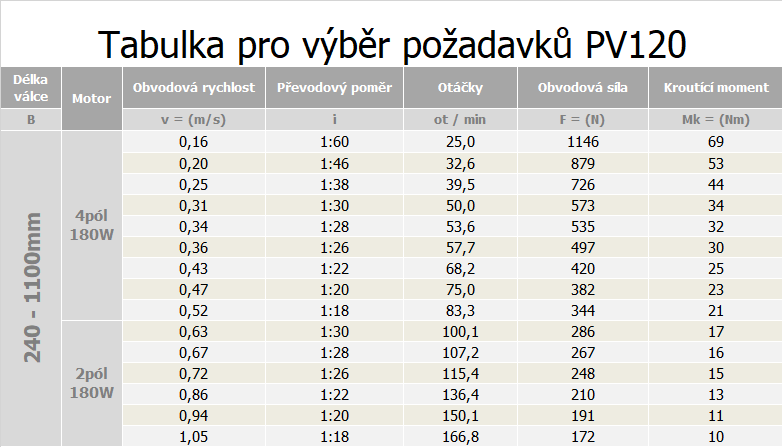

Poháněcí válec jehož průměr pláště D je 120mm. Délka pláště B je volitelná v rozmezí 240-1100mm. Obvodová rychlost v závislosti na převodovém poměru je v=0,16 m/s až 1,05 m/s. Výkon motoru je 180W (2 pól nebo 4 pól) a vývod je umožněn pomocí svorkovnice či kabelu. V tabulce níže můžete vidět veškeré důležité parametry, na eshopu si tak může navolit konkrétní produkt o který máte zájem. V případě nejasností nás kontaktujte.

Volitelné hodnoty

Katalogový list

Zde můžete stáhnout Katalogový list PV120.pdf

Alternativní produkty

Specifications

Technické a provozní parametry
Stupeň krytí	IP65
Elektrické připojení	3×400/230 V, Y/Δ
Pracovní poloha	Vodorovná -10° až +10°
Tepelná ochrana	Termospínač nastaven na 135 - 145°C
Rozsah teplot prostředí	-10 až +40°C

Others
Délka pláště B	240 - 249 mm, 250 - 339 mm, 340 - 439 mm, 440 - 539 mm, 540 - 699 mm, 700 - 899 mm, 900 - 1100 mm
Rychlost PV120	[ v=0,16 m/s ; i=60 ; 4 pól ], [ v=0,20 m/s ; i=46 ; 4 pól ], [ v=0,25 m/s ; i=38 ; 4 pól ], [ v=0,31 m/s ; i=30 ; 4 pól ], [ v=0,34 m/s ; i=28 ; 4 pól ], [ v=0,36 m/s ; i=26 ; 4 pól ], [ v=0,43 m/s ; i=22 ; 4 pól ], [ v=0,47 m/s ; i=20 ; 4 pól ], [ v=0,52 m/s ; i=18 ; 4 pól ], [ v=0,63 m/s ; i=30 ; 2 pól ], [ v=0,67 m/s ; i=28 ; 2 pól ], [ v=0,72 m/s ; i=26 ; 2 pól ], [ v=0,86 m/s ; i=22 ; 2 pól ], [ v=0,94 m/s ; i=20 ; 2 pól ], [ v=1,05 m/s ; i=18 ; 2 pól ]
Vývod	Svorkovnice, kabel
Průměr pláště D	120 mm
Výkon motoru	180W
Smysl otáčení	libovolný
