Bubnový motor - Poháněcí válec > PV120

Kompaktní hnací jednotka určená k pohonu zejména pásových dopravníků.
25,0 ot/min Mk=69 Nm F=1146 N I=0,64 A
28 900,00 Kč 28 900,00 Kč
 BEZ DPH

  • Délka pláště B
  • Rychlost PV120
  • Vývod
  • Průměr pláště D
  • Výkon motoru
  • Stupeň krytí
  • Smysl otáčení
  • Elektrické připojení
  • Pracovní poloha
  • Tepelná ochrana
  • Rozsah teplot prostředí
Obchodní podmínky
Dodání dle dohody
Kontaktujte nás
Documents
Katalogový list PV120.pdf
Poháněcí válceBubnový motor PV120Volitelné hodnotyVíce informacíKatalogový list

Poháněcí válce

Jsou synonymem pro bubnové motory nebo hnací válce.

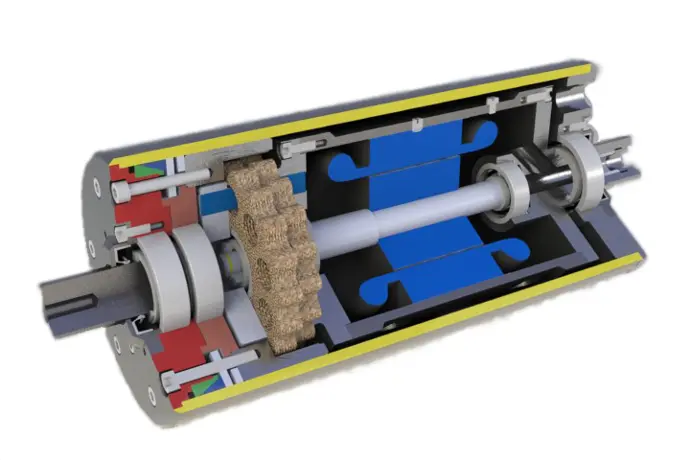

Poháněcí válce typu PV jsou řešeny jako kompaktní hnací jednotky určené k pohonu zejména pásových dopravníků. Pro svoji funkci nevyžadují žádné přídavné dílce. Konstrukčně jsou tvořeny ocelovým válcem se zabudovaným vestavným asynchronním motorem a speciální cykloidní převodovkou. Kroutící moment je z motoru na pás převáděn s vysokou účinností.

Uchycení jednotky v nosné konstrukci dopravníku je provedeno pomocí nosných čepů v ose válce. Povrchová úprava ve standartním provedení je zinek-chromát nebo odolný nátěr v závislosti na rozměrech válce.

Vývod motoru do svorkovnice je proveden dutou hřídelí. Funkční části motoru i převodovky jsou chráněny uvnitř pláště proti vnějším vlivům prostředí. Válec je plněn olejovou náplní, která kromě mazání zabezpečuje odvod tepla z funkčních částí motoru.

Poháněcí válce jsou konstruovány pro nepřetržitý i přerušovaný provoz při jmenovitém zatížení.

Bubnový motor PV120

Poháněcí válec jehož průměr pláště D je 120mm. Délka pláště B je volitelná v rozmezí 240-1100mm. Obvodová rychlost v závislosti na převodovém poměru je v=0,16 m/s až 1,05 m/s.  Výkon motoru je 180W (2 pól nebo 4 pól) a vývod je umožněn pomocí svorkovnice či kabelu. V tabulce níže můžete vidět veškeré důležité parametry, na eshopu si tak může navolit konkrétní produkt o který máte zájem.  V případě nejasností nás kontaktujte.

Volitelné hodnoty

​

Více informací

​


Katalogový list

Zde můžete stáhnout Katalogový li​st PV120.pdf

Specifikace

Technické a provozní parametry
Stupeň krytí IP65
Elektrické připojení 3×400/230 V, Y/Δ
Pracovní poloha Vodorovná -10° až +10°
Tepelná ochrana Termospínač nastaven na 135 - 145°C
Rozsah teplot prostředí -10 až +40°C
Ostatní
Délka pláště B 240 - 249 mm, 250 - 339 mm, 340 - 439 mm, 440 - 539 mm, 540 - 699 mm, 700 - 899 mm, 900 - 1100 mm
Rychlost PV120 [ v=0,16 m/s ; i=60 ; 4 pól ], [ v=0,20 m/s ; i=46 ; 4 pól ], [ v=0,25 m/s ; i=38 ; 4 pól ], [ v=0,31 m/s ; i=30 ; 4 pól ], [ v=0,34 m/s ; i=28 ; 4 pól ], [ v=0,36 m/s ; i=26 ; 4 pól ], [ v=0,43 m/s ; i=22 ; 4 pól ], [ v=0,47 m/s ; i=20 ; 4 pól ], [ v=0,52 m/s ; i=18 ; 4 pól ], [ v=0,63 m/s ; i=30 ; 2 pól ], [ v=0,67 m/s ; i=28 ; 2 pól ], [ v=0,72 m/s ; i=26 ; 2 pól ], [ v=0,86 m/s ; i=22 ; 2 pól ], [ v=0,94 m/s ; i=20 ; 2 pól ], [ v=1,05 m/s ; i=18 ; 2 pól ]
Vývod Svorkovnice, kabel
Průměr pláště D 120 mm
Výkon motoru 180W
Smysl otáčení libovolný
