Bubnový motor - Poháněcí válec > PV150

47,300.00 Kč BEZ DPH

40,000.00 Kč BEZ DPH

Délka pláště B
Rychlost PV150
Vývod
Průměr pláště D
- 150 mm
Výkon motoru
Stupeň krytí
- IP65
Smysl otáčení
- libovolný
Elektrické připojení
- 3×400/230 V, Y/Δ
Pracovní poloha
- Vodorovná -10° až +10°
Tepelná ochrana
- Termospínač nastaven na 135 - 145°C
Rozsah teplot prostředí
- -10 až +40°C

Tato kombinace neexistuje.

Přidat do košíku Buy now

23,4 ot/min F=2988 N Mk=224 Nm

Dokumenty

Katalogový list PV150.pdf

Termín dodání: 2-4 týdny
Doprava: 2-3 pracovní dny

Poháněcí válce

Jsou synonymem pro bubnové motory nebo hnací válce.

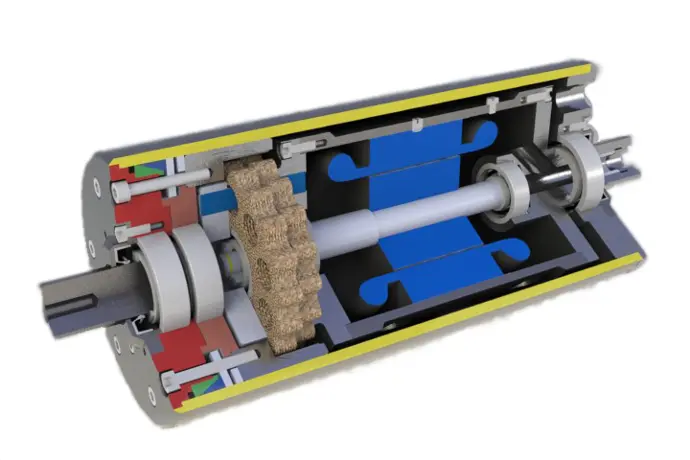

Poháněcí válce typu PV jsou řešeny jako kompaktní hnací jednotky určené k pohonu zejména pásových dopravníků. Pro svoji funkci nevyžadují žádné přídavné dílce. Konstrukčně jsou tvořeny ocelovým válcem se zabudovaným vestavným asynchronním motorem a speciální cykloidní převodovkou. Kroutící moment je z motoru na pás převáděn s vysokou účinností.

Uchycení jednotky v nosné konstrukci dopravníku je provedeno pomocí nosných čepů v ose válce. Povrchová úprava ve standartním provedení je zinek-chromát nebo odolný nátěr v závislosti na rozměrech válce.

Vývod motoru do svorkovnice je proveden dutou hřídelí. Funkční části motoru i převodovky jsou chráněny uvnitř pláště proti vnějším vlivům prostředí. Válec je plněn olejovou náplní, která kromě mazání zabezpečuje odvod tepla z funkčních částí motoru.

Poháněcí válce jsou konstruovány pro nepřetržitý i přerušovaný provoz při jmenovitém zatížení.

Bubnový motor PV150

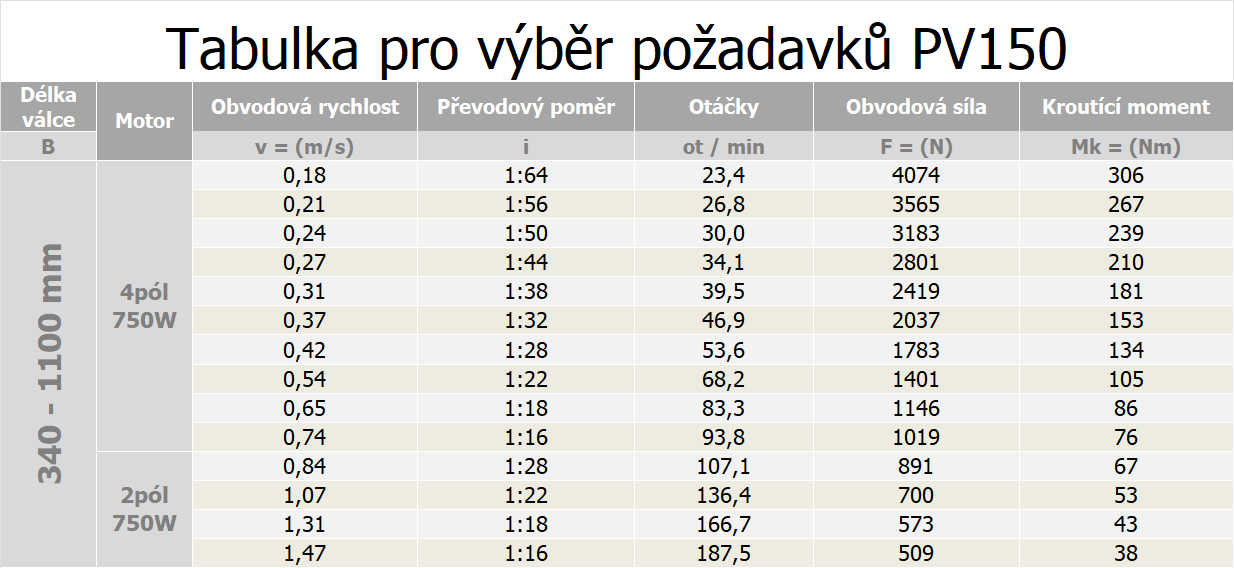

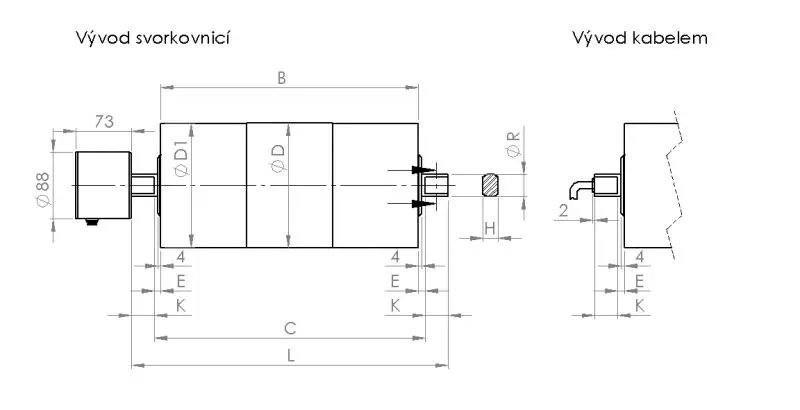

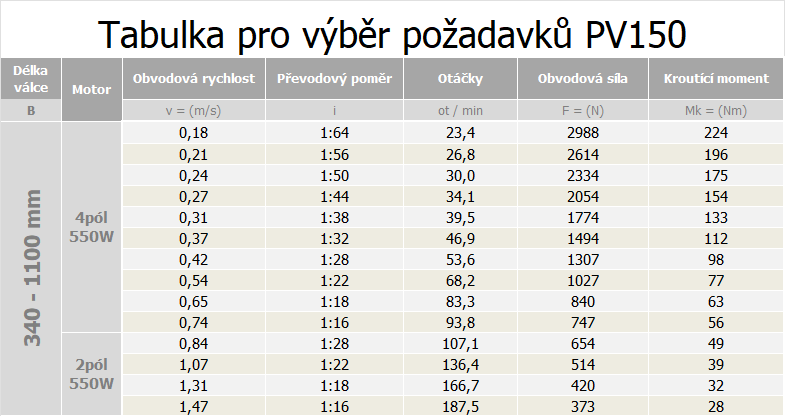

Poháněcí válec jehož průměr pláště D je 150 mm. Délka pláště B je volitelná v rozmezí 340-1100 mm. Obvodová rychlost v závislosti na převodovém poměru je v=0,18 m/s až 1,47 m/s. Výkon motoru je 550 W nebo 750 W(2 pól nebo 4 pól) a vývod je umožněn pomocí svorkovnice či kabelu. V tabulce níže můžete vidět veškeré důležité parametry, na eshopu si může navolit konkrétní produkt o který máte zájem. V případě nejasností nás kontaktujte.

Volitelné hodnoty

Katalogový list

Zde můžete stáhnout Katalogový list PV150.pdf

Alternativní produkty

Specifications

Technické a provozní parametry
Stupeň krytí	IP65
Elektrické připojení	3×400/230 V, Y/Δ
Pracovní poloha	Vodorovná -10° až +10°
Tepelná ochrana	Termospínač nastaven na 135 - 145°C
Rozsah teplot prostředí	-10 až +40°C

Others
Délka pláště B	340 - 439 mm, 440 - 539 mm, 540 - 699 mm, 700 - 899 mm, 900 - 1100 mm
Rychlost PV150	[ v=0,18 m/s ; i=64 ; 4 pól ], [ v=0,21 m/s ; i=56 ; 4 pól ], [ v=0,24 m/s ; i=50 ; 4 pól ], [ v=0,27 m/s ; i=44 ; 4 pól ], [ v=0,31 m/s ; i=38 ; 4 pól ], [ v=0,37 m/s ; i=32 ; 4 pól ], [ v=0,42 m/s ; i=28 ; 4 pól ], [ v=0,54 m/s ; i=22 ; 4 pól ], [ v=0,65 m/s ; i=18 ; 4 pól ], [ v=0,74 m/s ; i=16 ; 4 pól ], [ v=0,84 m/s ; i=28 ; 2 pól ], [ v=1,07 m/s ; i=22 ; 2 pól ], [ v=1,31 m/s ; i=18 ; 2 pól ], [ v=1,47 m/s ; i=16 ; 2 pól ], [ v=0,44 m/s ; i=56 ; 6 pól ]
Vývod	Svorkovnice, kabel
Výkon motoru	550 W, 750 W
Průměr pláště D	150 mm
Smysl otáčení	libovolný
