Bubnový motor - Poháněcí válec > PV215

49 500,00 Kč 49 500,00 Kč  BEZ DPH
40 000,00 Kč  BEZ DPH

Není k dispozici k prodeji

  • Délka pláště B
  • Rychlost PV215
  • Vývod
  • Průměr pláště D
  • Výkon motoru
  • Stupeň krytí
  • Smysl otáčení
  • Elektrické připojení
  • Pracovní poloha
  • Tepelná ochrana
  • Rozsah teplot prostředí

Tato kombinace neexistuje.

24,2 ot/min F=8078 N Mk=868 Nm
Kontaktujte nás

Termín dodání: 2-4 týdny
Doprava: 2-3 pracovní dny

Poháněcí válceBubnový motor PV215Volitelné hodnotyVíce informacíKatalogový list

Poháněcí válce

Jsou synonymem pro bubnové motory nebo hnací válce.

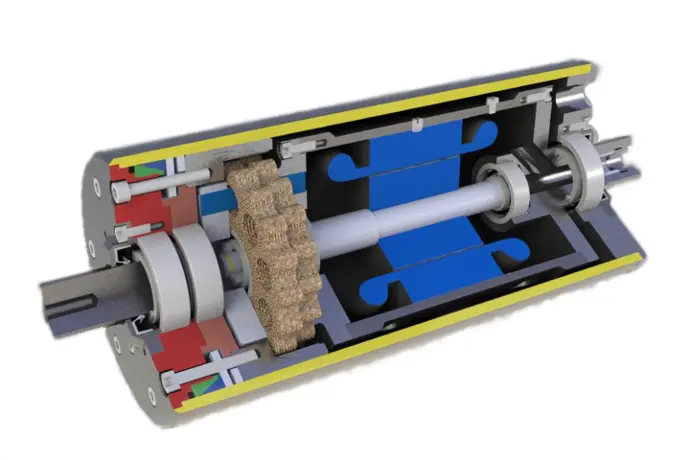

Poháněcí válce typu PV jsou řešeny jako kompaktní hnací jednotky určené k pohonu zejména pásových dopravníků. Pro svoji funkci nevyžadují žádné přídavné dílce. Konstrukčně jsou tvořeny ocelovým válcem se zabudovaným vestavným asynchronním motorem a speciální cykloidní převodovkou. Kroutící moment je z motoru na pás převáděn s vysokou účinností.

Uchycení jednotky v nosné konstrukci dopravníku je provedeno pomocí nosných čepů v ose válce. Povrchová úprava ve standartním provedení je zinek-chromát nebo odolný nátěr v závislosti na rozměrech válce.

Vývod motoru do svorkovnice je proveden dutou hřídelí. Funkční části motoru i převodovky jsou chráněny uvnitř pláště proti vnějším vlivům prostředí. Válec je plněn olejovou náplní, která kromě mazání zabezpečuje odvod tepla z funkčních částí motoru.

Poháněcí válce jsou konstruovány pro nepřetržitý i přerušovaný provoz při jmenovitém zatížení.

Bubnový motor PV215

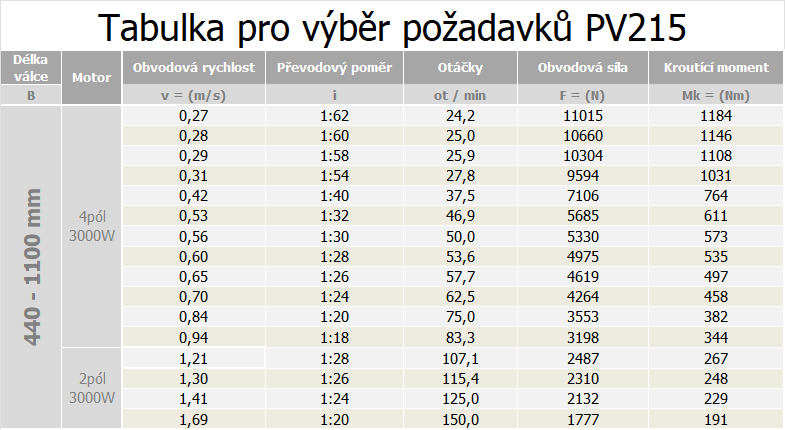

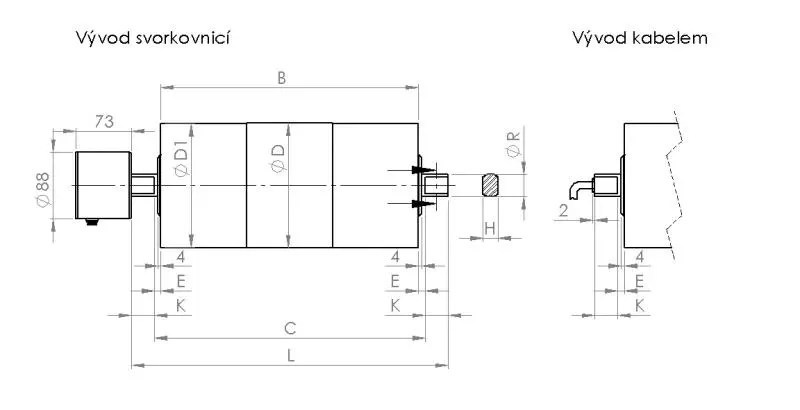

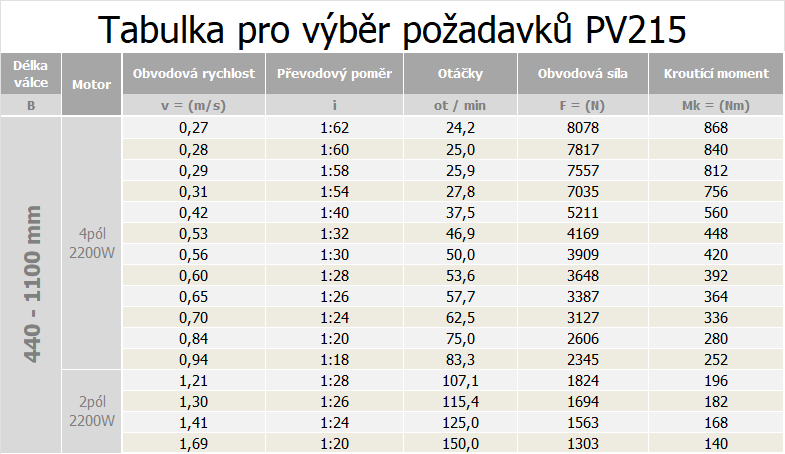

Poháněcí válec jehož průměr pláště D je 215 mm. Délka pláště B je volitelná v rozmezí 440-1100 mm. Obvodová rychlost v závislosti na převodovém poměru je v=0,27 m/s až 1, 69 m/s.  Výkon motoru je 2200 W  nebo 3000 W(2 pól nebo 4 pól) a vývod je umožněn pomocí svorkovnice či kabelu. V tabulce níže můžete vidět veškeré důležité parametry, na eshopu si může navolit konkrétní produkt o který máte zájem.  V případě nejasností nás kontaktujte.

Volitelné hodnoty

Více informací


​


Katalogový list

Zde můžete stáhnout Katalogový list PV215.pdf

Specifikace

Technické a provozní parametry
Stupeň krytí IP65
Elektrické připojení 3×400/230 V, Y/Δ
Pracovní poloha Vodorovná -10° až +10°
Tepelná ochrana Termospínač nastaven na 135 - 145°C
Rozsah teplot prostředí -10 až +40°C
Ostatní
Délka pláště B 440 - 539 mm, 540 - 699 mm, 700 - 899 mm, 900 - 1100 mm
Rychlost PV215 [ v=0,27 m/s ; i=62 ; 4 pól ], [ v=0,28 m/s ; i=60 ; 4 pól ], [ v=0,29 m/s ; i=58 ; 4 pól ], [ v=0,31 m/s ; i=54 ; 4 pól ], [ v=0,42 m/s ; i=40 ; 4 pól ], [ v=0,53 m/s ; i=32 ; 4 pól ], [ v=0,56 m/s ; i=30 ; 4 pól ], [ v=0,60 m/s ; i=28 ; 4 pól ], [ v=0,65 m/s ; i=26 ; 4 pól ], [ v=0,70 m/s ; i=24 ; 4 pól ], [ v=0,84 m/s ; i=20 ; 4 pól ], [ v=0,94 m/s ; i=18 ; 4 pól ], [ v=1,21 m/s ; i=28 ; 2 pól ], [ v=1,30 m/s ; i=26 ; 2 pól ], [ v=1,41 m/s ; i=24 ; 2 pól ], [ v=1,69 m/s ; i=20 ; 2 pól ]
Vývod Svorkovnice, kabel
Výkon motoru 2 200 W, 3 000 W
Průměr pláště D 215 mm
Smysl otáčení libovolný
Tags
Tags
24,2 ot/min F=8078 N Mk=868 Nm 25,0 ot/min F=7817 N Mk=840 Nm F=11015 N Mk=1184 Nm F=10660 N Mk=1146 Nm 25,9 ot/min F=7557 N Mk= 812 Nm 27,8 ot/min F=7035 N Mk=756 Nm 37,5 ot/min F=5211 N Mk=560 Nm 46,9 ot/min F=4169 N Mk=448 Nm 50,0 ot/min F=3909 N Mk=420 Nm 53,6 ot/min F=3648 N Mk=392 Nm 57,7 ot/min F=3387 N Mk=634 Nm Mk=336 Nm 62,5 ot/min F=3127 N 75,0 ot/min F=2606 N Mk=280 Nm 83,3 ot/min F=2345 N Mk=252 Nm 107,1 ot/min Mk=196 Nm F=1824 N 115,4 ot/min F=1694 N Mk=182 Nm 125,0 ot/min F=1563 N Mk=168 Nm 150,0 ot/min F=1303 F=1303 N Mk=140 Nm Mk=364 Nm F=10304 N Mk=1108 Nm F=9594 N Mk=1031 Nm F=7106 N Mk=764 Nm Mk=611 Nm F=5685 N F=5330 N Mk=573 Nm F=4975 N Mk=535 Nm F=4619 N Mk=497 Nm F=4264 N Mk=458 Nm F=3553 N Mk=382 Nm F=3198 N Mk=344 Nm Mk=267 Nm F=2487 N F=2310 N Mk=248 Nm Mk=229 Nm F=2132 N Mk=191 Nm F=1777 N
