Bubnový motor - Poháněcí válec > PV320

16,1 ot/min F=8141 N Mk=1303 Nm I=5,35 A
94 500,00 Kč 94 500,00 Kč
 BEZ DPH

  • Délka pláště B
  • Rychlost PV320
  • Vývod
  • Průměr pláště D
  • Výkon motoru
  • Stupeň krytí
  • Smysl otáčení
  • Elektrické připojení
  • Pracovní poloha
  • Tepelná ochrana
  • Rozsah teplot prostředí
Obchodní podmínky
Dodání dle dohody
Kontaktujte nás
Documents
Katalogový list PV320.pdf
Poháněcí válceBubnový motor PV320Volitelné hodnotyVíce informacíKatalogový list

Poháněcí válce

Jsou synonymem pro bubnové motory nebo hnací válce.

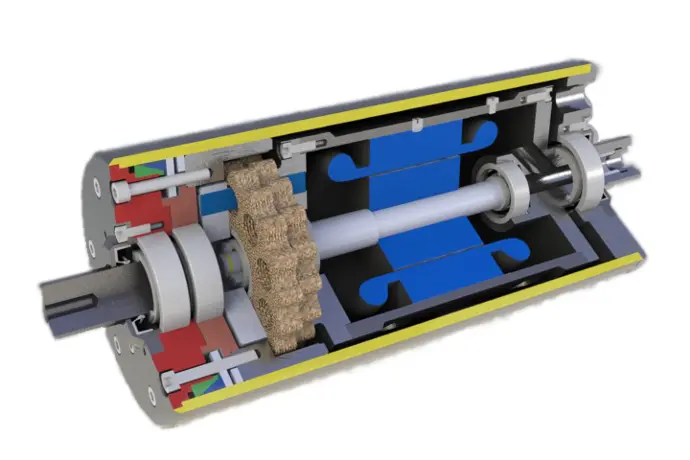

Poháněcí válce typu PV jsou řešeny jako kompaktní hnací jednotky určené k pohonu zejména pásových dopravníků. Pro svoji funkci nevyžadují žádné přídavné dílce. Konstrukčně jsou tvořeny ocelovým válcem se zabudovaným vestavným asynchronním motorem a speciální cykloidní převodovkou. Kroutící moment je z motoru na pás převáděn s vysokou účinností.

Uchycení jednotky v nosné konstrukci dopravníku je provedeno pomocí nosných čepů v ose válce. Povrchová úprava ve standartním provedení je zinek-chromát nebo odolný nátěr v závislosti na rozměrech válce.

Vývod motoru do svorkovnice je proveden dutou hřídelí. Funkční části motoru i převodovky jsou chráněny uvnitř pláště proti vnějším vlivům prostředí. Válec je plněn olejovou náplní, která kromě mazání zabezpečuje odvod tepla z funkčních částí motoru.

Poháněcí válce jsou konstruovány pro nepřetržitý i přerušovaný provoz při jmenovitém zatížení.

Bubnový motor PV320

Poháněcí válec jehož průměr pláště D je 320 mm. Délka pláště B je volitelná v rozmezí 540-1100 mm. Obvodová rychlost v závislosti na převodovém poměru je v=0,27 m/s až 1,40 m/s.  Výkon motoru je 2200 W, 3000 W, 4000 W, 5500 W  nebo 7500 W(4 pól nebo 6 pól) a vývod je umožněn pomocí svorkovnice či kabelu. V tabulce níže můžete vidět veškeré důležité parametry, na eshopu si může navolit konkrétní produkt o který máte zájem.  V případě nejasností nás kontaktujte.

Volitelné hodnoty

Více informací


​


Katalogový list

Zde můžete stáhnout Katalogový list PV320.pdf

Specifikace

Technické a provozní parametry
Stupeň krytí IP65
Elektrické připojení 3×400/230 V, Y/Δ
Pracovní poloha Vodorovná -10° až +10°
Tepelná ochrana Termospínač nastaven na 135 - 145°C
Rozsah teplot prostředí -10 až +40°C
Ostatní
Délka pláště B 540 - 699 mm, 700 - 899 mm, 900 - 1100 mm
Rychlost PV320 [ v=0,27 m/s ; i=62 ; 6 pól ], [ v=0,28 m/s ; i=60 ; 6 pól ], [ v=0,29 m/s ; i=58 ; 6 pól ], [ v=0,31 m/s ; i=54 ; 6 pól ], [ v=0,41 m/s ; i=62 ; 4 pól ], [ v=0,42 m/s ; i=60 ; 4 pól ], [ v=0,43 m/s ; i=58 ; 4 pól ], [ v=0,47 m/s ; i=54 ; 4 pól ], [ v=0,63 m/s ; i=40 ; 4 pól ], [ v=1,26 m/s ; i=20 ; 4 pól ], [ v=1,40 m/s ; i=18 ; 4 pól ], [ v=0,35 m/s ; i=48 ; 6 pól ], [ v=0,42 m/s ; i=40 ; 6 pól ], [ v=0,47 m/s ; i=36 ; 6 pól ], [ v=0,52 m/s ; i=48 ; 4 pól ], [ v=0,63 m/s ; i=40 ; 4 pól ], [ v=0,70 m/s ; i=36 ; 4 pól ], [ v=0,84 m/s ; i=30 ; 4 pól ], [ v=0,97 m/s ; i=26 ; 4 pól ], [ v=1,05 m/s ; i=24 ; 4 pól ], [ v=1,14 m/s ; i=22 ; 4 pól ], [ v=1,26 m/s ; i=20 ; 4 pól ], [ v=1,40 m/s ; i=18 ; 4 pól ]
Vývod Svorkovnice, kabel
Výkon motoru 2 200 W, 3 000 W, 4 000 W, 5 500 W, 7 500 W
Průměr pláště D 320 mm
Smysl otáčení libovolný
