Bubnový motor - Poháněcí válec > PV165

PV165 je Klíčovým prvkem pro efektivní a hladký chod vašeho dopravního systému! PV165 je navržen s maximálním tahem pásu 4 900 N, což zajišťuje spolehlivý přenos síly pro vaše aplikace. Díky velké variabilitě rozměrů se tento model snadno integruje do vašeho stávajícího systému bez nutnosti složitých úprav. Ideální pro všechny, kdo hledají efektivní a spolehlivé řešení pro pohánění dopravních pásů.Tah pásu 4 900N

49 500,00 Kč BEZ DPH

43 000,00 Kč BEZ DPH

Délka pláště B
Rychlost PV165
Vývod
Průměr pláště D
- 165 mm
Výkon motoru
Stupeň krytí
- IP65
Smysl otáčení
- libovolný
Elektrické připojení
- 3×400/230 V, Y/Δ
Pracovní poloha
- Vodorovná -10° až +10°
Tepelná ochrana
- Termospínač nastaven na 135 - 145°C
Rozsah teplot prostředí
- -10 až +40°C

Tato kombinace neexistuje.

Přidat do košíku Koupit nyní

24,2 ot/min F= 5263 N Mk= 434 Nm

Dokumenty

Katalogový list PV165.pdf

Termín dodání: 2-4 týdny
Doprava: 2-3 pracovní dny

Poháněcí válce

Jsou synonymem pro bubnové motory nebo hnací válce.

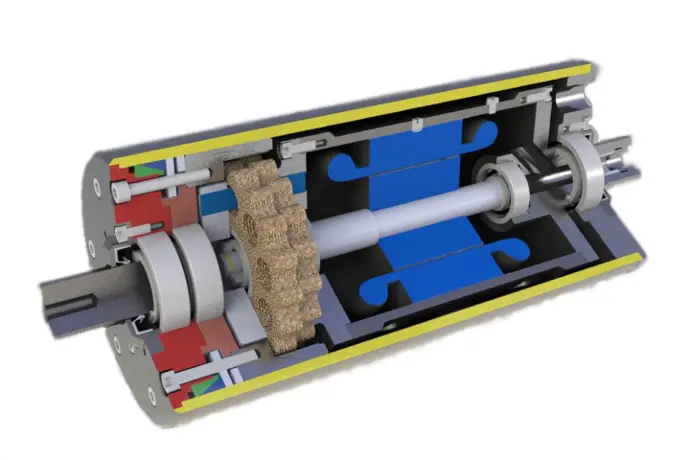

Poháněcí válce typu PV jsou řešeny jako kompaktní hnací jednotky určené k pohonu zejména pásových dopravníků. Pro svoji funkci nevyžadují žádné přídavné dílce. Konstrukčně jsou tvořeny ocelovým válcem se zabudovaným vestavným asynchronním motorem a speciální cykloidní převodovkou. Kroutící moment je z motoru na pás převáděn s vysokou účinností.

Uchycení jednotky v nosné konstrukci dopravníku je provedeno pomocí nosných čepů v ose válce. Povrchová úprava ve standartním provedení je zinek-chromát nebo odolný nátěr v závislosti na rozměrech válce.

Vývod motoru do svorkovnice je proveden dutou hřídelí. Funkční části motoru i převodovky jsou chráněny uvnitř pláště proti vnějším vlivům prostředí. Válec je plněn olejovou náplní, která kromě mazání zabezpečuje odvod tepla z funkčních částí motoru.

Poháněcí válce jsou konstruovány pro nepřetržitý i přerušovaný provoz při jmenovitém zatížení.

Bubnový motor PV165

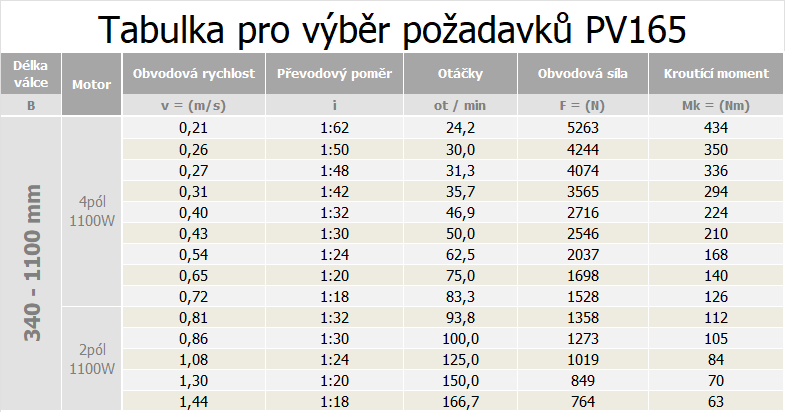

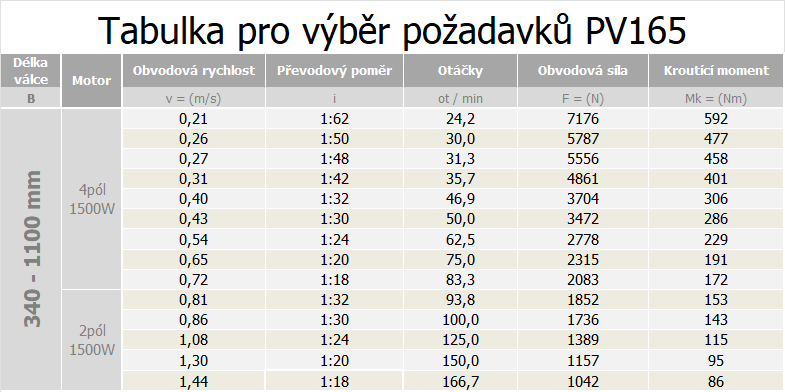

Poháněcí válec jehož průměr pláště D je 165 mm. Délka pláště B je volitelná v rozmezí 340-1100 mm. Obvodová rychlost v závislosti na převodovém poměru je v=0,21 m/s až 1,44 m/s. Výkon motoru je 1100 W nebo 1500 W(2 pól nebo 4 pól) a vývod je umožněn pomocí svorkovnice či kabelu. V tabulce níže můžete vidět veškeré důležité parametry, na eshopu si může navolit konkrétní produkt o který máte zájem. V případě nejasností nás kontaktujte.

Volitelné hodnoty

Katalogový list

Zde můžete stáhnout Katalogový list PV165.pdf

Alternativní produkty

Specifikace

Technické a provozní parametry
Stupeň krytí	IP65
Elektrické připojení	3×400/230 V, Y/Δ
Pracovní poloha	Vodorovná -10° až +10°
Tepelná ochrana	Termospínač nastaven na 135 - 145°C
Rozsah teplot prostředí	-10 až +40°C

Ostatní
Délka pláště B	340 - 439 mm, 440 - 539 mm, 540 - 699 mm, 700 - 899 mm, 900 - 1100 mm
Rychlost PV165	[ v=0,21 m/s ; i=62 ; 4 pól ], [ v=0,26 m/s ; i=50 ; 4 pól ], [ v=0,27 m/s ; i=48 ; 4 pól ], [ v=0,31 m/s ; i=42 ; 4 pól ], [ v=0,40 m/s ; i=32 ; 4 pól ], [ v=0,43 m/s ; i=30 ; 4 pól ], [ v=0,54 m/s ; i=24 ; 4 pól ], [ v=0,65 m/s ; i=20 ; 4 pól ], [ v=0,72 m/s ; i=18 ; 4 pól ], [ v=0,81 m/s ; i=32 ; 2 pól ], [ v=0,86 m/s ; i=30 ; 2 pól ], [ v=1,08 m/s ; i=24 ; 2 pól ], [ v=1,30 m/s ; i=20 ; 2 pól ], [ v=1,44 m/s ; i=18 ; 2 pól ]
Vývod	Svorkovnice, kabel
Výkon motoru	1 100 W, 1 500 W
Průměr pláště D	165 mm
Smysl otáčení	libovolný
